連續電去離子（EDI）
EDI（Elcctrodeionization）是一種將離子交換技術、離子交換膜技術和離子電遷移技術相結合的純水制造技術。它巧妙的將電滲析和離子交換技術相結合，利用兩端電極高壓使水中帶電離子移動，并配合離子交換樹脂及選擇性樹脂膜以加速離子移動去除，從而達到水純化的目的。
因而,這里的EDI系統是一種純水制造系統。
與傳統離子交換（DI）相比，EDI 所具有的優點：
● EDI 無需化學再生,節省酸和堿；
● EDI 可以連續運行；
● 提供穩定的水質；
● 操作管理方便，勞動強度小；
● 運行費用低；
EDI 除鹽過程
一般自然水源中存在鈉、鈣、鎂、氯化物、硝酸鹽、碳酸氫鹽等溶解物。這些化合物由帶負電荷的陰離子和帶正電荷的陽離子組成。通過反滲透（RO）的處理，95%-99%以上的離子可以被去除。RO 純水（EDI 給水）電阻率的一般范圍是0.05-1.0MΩ·cm，即電導率的范圍為20-1μS/cm。根據應用的情況，去離子水電阻率的范圍一般為5-18 MΩ·cm。另外，原水中也可能包括其它微量元素、溶解的氣體（例如CO2）和一些弱電解質（例如硼，二氧化硅），這些雜質在工業除鹽水中必須被除掉。但是反滲透過程對于這些雜質的清除效果較差。因此，EDI 的作用就是通過除去電解質(包括弱電介質)的過程，將水的電阻率從0.05-1.0MΩ·cm 提高到5-18 MΩ·cm。

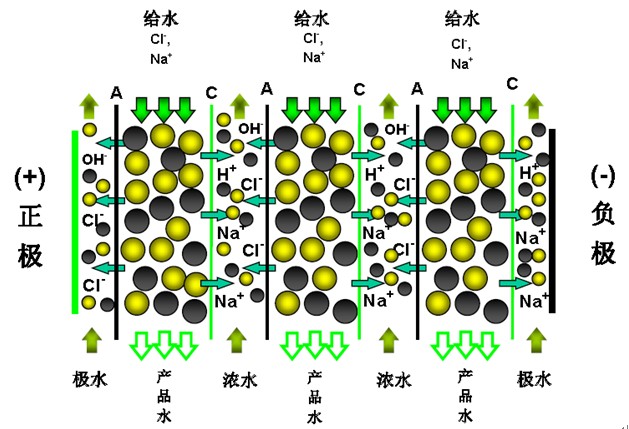

圖1 表示了EDI 的工作過程。在圖中，離子交換膜用豎線表示，并標明它們允許通過的離子種類。這些離子交換膜是不允許水穿過的，因此，它們可以隔絕淡水和濃水水流。
離子交換膜和離子交換樹脂的工作原理相近，可以選擇性地透過離子，其中陰離子交換膜只允許陰離子透過，不允許陽離子透過；而陽離子交換膜只允許陽離子透過，不允許陰離子透過。在一對陰陽離子交換膜之間充填混合離子交換樹脂就形成了一個EDI 單元。陰陽離子交換膜之間由混合離子交換樹脂占據的空間被稱為淡水室。將一定數量的EDI 單元羅列在一起，使陰離子交換膜和陽離子交換膜交替排列，在離子交換膜之間添加特殊的離子交換樹脂，其形成的空間被稱為濃水室。在給定的直流電壓的推動下，在淡水室中，離子交換樹脂中的陰陽離子分別向正、負極遷移，并透過陰陽離子交換膜進入濃水室，同時給水中的離子被離子交換樹脂吸附而占據由于離子電遷移而留下的空位。事實上離子的
遷移和吸附是同時并連續發生的。通過這樣的過程，給水中的離子穿過離子交換膜進入到濃水室被去除而成為除鹽水。
帶負電荷的陰離子（例如OH-、Cl-）被正極（+）吸引而通過陰離子交換膜，進入到鄰近的濃水室。此后這些離子在繼續向正極遷移中遇到鄰近的陽離子交換膜，而陽離子交換膜不允許陰離子通過，這些離子即被阻隔在濃水中。淡水流中的陽離子（例如Na+ 、H+）以類似的方式被阻隔在濃水室。在濃水室，透過陰陽膜的離子維持電中性。
EDI 組件電流量和離子遷移量成正比。電流量由兩部分組成，一部分源于被除去離子的遷移，另一部分源于水本身電離產生的H+和OH-離子的遷移。
在EDI 組件中存在較高的電壓梯度，在其作用下，水會電解產生大量的H+和OH-。這些就地產生的H+和OH-對離子交換樹脂有連續再生的作用。
圖1 EDI 除鹽過程示意圖
EDI 組件中的離子交換樹脂可以分為兩部分，一部分稱作工作樹脂，另一部分稱作拋光樹脂，二者的界限稱為工作前沿。工作樹脂承擔著除去大部分離子的任務，而拋光樹脂則承擔著去除弱電解質等較難清除離子的任務。
EDI 給水的預處理是EDI 實現其最優性能和減少設備故障的首要條件。給水里的污染物會對除鹽組件有負面影響，增加維護量并降低膜組件的壽命。
EDI 的組件結構
EDI 主要由以下幾個部分組成:
（1）淡水室將離子交換樹脂填充在陰、陽離子交換膜之間形成淡水單元。
（2）濃水室在相鄰淡水單元中間添加樹脂，形成濃水室。
（3）極水室在電極板與相鄰離子交換膜中間添加樹脂，形成極水室，一個組件中有正、負兩個極水室。
（4）絕緣板和壓緊板
（5）電源及水路連接
供電
直流電源是使離子從淡水室進入濃水室的推動力。另外，局部的電壓梯度使得水離解為H+和OH-并使這些離子遷移，由此實現組件中的樹脂再生。膜塊運行的電壓由膜塊內阻和最佳工作電流決定。
EDI 直流電源的紋波系數應小于等于5%。
純水質量與電流的關系
獲得高質量的純水對應著一個最佳電流量。若實際運行電流低于此電流，產品水中離子不能被完全清除，部分離子被樹脂吸附，短時間內產水水質較好，當樹脂失效后，產水水質大幅下降；若實際運行電流過多的高于此電流，多余的電流引起離子極化現象使產品水的電阻率降低。
電流與給水水質的關系
可以把給水中所有離子(如Na+、Cl-、 HCO3-等)和在EDI 組件中可轉化成離子的物質（如CO2 、SiO2 等）的總和稱為總可交換物TES (Total Exchangeable Substance)。TES 以碳酸鈣計，單位是mg/L 或mg/L。TES 是TEA（Total Exchangeable Anion）和TEC (TotalExchangeable Cation) 的總和。
EDI 工作電流與EDI 組件中離子遷移數量成正比。這些離子包括TES，也包括由水離解產生的H+、OH-。水離解產生的H+、OH- 擔負著再生EDI 拋光層樹脂的作用，因此是必要的。水的電離速率取決于電壓梯度，因此當施加于淡水室的電壓較高時， H+、OH-遷移量也大。值得注意的是過大的電壓梯度將使離子交換膜表面產生極化，影響產品水水質。
每個組件最佳工作電流與給水的TES 和純水水質要求有關。如果給水水質較好，運行電流量可能接近或低于2A，如果給水水質較差，運行電流量可能接近6A，當水質太差時，EDI 無法正常工作。
由于二氧化碳和二氧化硅對TEA 有貢獻，因此TEA 經常會大于TEC。因而用TEA計算最佳工作電流更準確�？梢愿鶕�(jù)以下經驗公式估算最佳工作電流量：
C(A) = 0.22 x TEA(mg/L)。
事實上，工作電流還與總可交換物質的組成有關，因此以上經驗公式只能提供一個粗略的估算值，實際調試時的電流應根據現場實際情況仔細調試才能確定。
3.2.4 穩定運行狀態
運行條件改變后，組件將需要運行8－24 個小時才能達到穩定狀態。穩定狀態是指進出組件的離子達到物料平衡。
如果電流降低或給水離子總量增加，拋光層樹脂將會吸收多余的離子。在這種狀態下，離開組件工作樹脂層的離子數將小于進入組件的離子數。最后達到新的穩定狀態時離子遷移速率和給水離子相協調。此時，離子交換樹脂的工作前沿將向出水端移動，拋光層樹脂總量減少。
如果電壓升高或給水離子濃度減小，樹脂將會釋放一些離子進入濃水，離開組件工作樹脂層的離子數將大于進入組件的離子數。最后達到新的穩定狀態時離子遷移速率和給水離子相協調。此時，離子交換樹脂的工作前沿將向給水端移動，拋光層樹脂總量增加。
進出組件的離子達到物料平衡是判斷EDI 組件是否處于穩定運行狀態的有效手段。
嚴重警告:當電流通過EDI 膜塊時會產生熱量。在EDI 運行過程中必須用水流將熱量全部帶出。因此，當EDI 淡水、濃水水流不暢或停止時必須停止供電，否則將使EDI 膜塊徹底燒壞。
給水要求
以下每項指標均是保證EDI 正常運行的必要最低條件，為了使系統運行結果更佳，系統設計時應適當提高。
l 給水：二級反滲透或單級反滲透產水。
l TEA（總可交換陰離子，以CaCO3 計）：<35mg/L。
TEA 包括所有陰離子及以陰離子形式被EDI 除去的物質。由于水中所含的 CO2 、SiO2 和H3BO3 以HCO3- / CO32-、HSiO3- / SiO32-和B(OH)4-的形式被EDI 清除，根據經驗計算TEA 時分別以電荷為-1.7、-1.5 和-1.0 計。給水中HCO3- 也有一部分是以CO32-形式被清除，在計算TEA 時電荷也以-1.7 計。TEA 計算公式如下：
TEA=50[CCl-/35.5+2CSO42-/96+1.7CCO2/44+1.7CHCO3-/61+1.5CSiO2/60+ …]
其中所有物質濃度均以mg/L 計
l pH ：6.0～9.0
當總硬度低于0.1mg/L 時，EDI 最佳工作的pH 范圍為 8.0～9.0。
注：PH 是入水的參考指標，其是影響入水CO2 含量的指標之一。
l 溫度： 5-35°C。
l 進水壓力：<4bar（60psi）。
濃/極水的入口壓力一般低于產品水的出口壓力0.3-0.5kgf/cm2。
l 硬度（以CaCO3 計）：<10.0 mg/L。
注意：EDI 工藝需要限定進水硬度以免結垢。在進水硬度 <10.0 mg/L 時，Canpure™ EDI系統最高的回收率是 100%，濃極水可以回收利用。在進水硬度超過10.0mg/L 時運行Canpure ™ EDI 膜塊，會造成結垢和不可修復的損壞，應與坎貝爾公司聯系。
l 有機物（TOC）：<0.5 mg/L。
l 氧化劑：Cl2<0.05 mg/L，O3<0.02 mg/L。
l 變價金屬：Fe<0.01 mg/L，Mn<0.01 mg/L。
鐵錳離子對離子交換樹脂有中毒作用。而對于EDI，鐵錳離子對樹脂的中毒現象要比混床嚴重很多倍。造成這種現象的原因是多方面的：（1）由于在EDI 陰膜附近pH值很高，致使鐵錳在該區域中毒現象較明顯；（2）混床在運行時陽離子交換樹脂不斷釋放氫離子，這些氫離子在局部對中毒的離子交換樹脂有洗脫作用；（3）在用酸對混床中的陽離子交換樹脂再生時對中毒鐵錳有洗脫作用；（4）由于EDI 中樹脂總量較少，使全部樹脂中毒的時間也比混床短很多倍。由于這些原因，當給水鐵或錳含量超標時，EDI 膜件可能在幾個至幾十個小時內中毒。
另外變價金屬對離子交換樹脂的氧化催化作用，會造成樹脂的永久性損傷。
l H2S ：<0.01 mg/L。
l 二氧化硅 ：<0.5 mg/L。
l SDI 15min：<1.0。
l 色度: <5 APHA 。
l 二氧化碳的總量：二氧化碳含量和pH 值將明顯影響產品水電阻率。如果CO2 大于10 mg/L，Canpure ™EDI 系統不能制備高純度的產品水。可以通過調節反滲透進水 pH值或使用脫氣裝置來降低CO2 量。
l 電導率: <60μS/cm。
電導率只能作為EDI 運行的一個參考性指標。
污染物對除鹽效果的影響
對EDI 影響較大的污染物包括硬度（鈣、鎂）、有機物、固體懸浮物、變價金屬離子（鐵、錳）、氧化劑（氯，臭氧）。
設計RO/EDI 系統時應在EDI 的預處理過程除去這些污染物。給水中這些污染物的濃度限制見以下章節。在預處理中降低這些污染物的濃度可以提高EDI 性能。其它有關EDI 設計策略將在本手冊其它部分詳述。
氯和臭氧會氧化離子交換樹脂和離子交換膜，引起EDI 組件功能減低。氧化還會使TOC 含量明顯增加，污染離子交換樹脂和膜，降低離子遷移速度。另外，氧化作用使得樹脂破裂,通過組件的壓力損失將增加。
鐵和其它的變價金屬離子可對樹脂氧化起催化作用和使樹脂中毒，永久地降低樹脂和膜的性能。
硬度能在EDI 單元中引起結垢。結垢一般在濃水室陰膜的表面發生，該處pH 值較高。濃水區形成一定的垢斑后，垢斑處的水流量降低，由電流形成的熱量無法轉移，最終會將膜燒壞。
懸浮物和膠體會引起膜和樹脂的污染和堵塞，樹脂間隙的堵塞導致EDI 組件的壓力損失增加，會引起膜過熱燒毀。
有機物被吸附到樹脂和膜的表面導致其被污染，使得被污染的膜和樹脂遷移離子的效率降低，膜堆電阻將增加。
離子所帶電荷越多，使之通過離子交換膜需要供給的電壓越大，另外，這些離子有較高的水合度，而較大并較重的離子擴散速度也較慢。
組件的清洗及維護
l 在運行中，如果將較差的給水引進組件，或者電源不足，就會增加維修工作量。
l 給水中主要引起污染的是有機物、硬度和鐵。
l 給水硬度較高將引起離子交換膜濃水側結垢，而使純水水質降低。給水硬度、溶解的CO2 和高pH 會加速結垢。可以用適當?shù)乃崛芤呵逑次酃�。清洗過程請參考附錄。
l 給水中的有機物污染，會在離子交換樹脂和離子交換膜表面形成薄膜，因而將嚴重影響離子遷移速率，因此影響純水水質。當發生此現象時，純水室需用適當?shù)那逑磩┣逑�。有機物清洗過程請參考附錄。
l 如果EDI 組件在無電或給電不足的情況下運行，淡水室內離子處于離子飽和狀態，純水的水質會降低。為了再生離子交換樹脂，將水流通過組件，并慢慢增加電源供應電壓，使被吸附的離子遷移出系統而對樹脂進行再生。樹脂再生時，組件應在較高電流和較低水流量的條件下運行。
l 警告：如果電源沒有過流保護，注意不要超過電源的供電容量。
系統開機運行程序
開機前檢查
l 1) 必須仔細閱讀Canpure ™ EDI 的設計與使用手冊，并明確控制面板的內容。
l 2) 檢查所有的水管道和電路連接。
l 3) 調校儀表。
l 4) 檢查各流量開關動作是否正常。
l 5) 檢查電源系統輸出是否正常。
l 6) 準備好數據表格和運行記錄本，記錄起始數據和觀察到的任何現象。
開機運行程序
l 1) 打開EDI 系統控制電源。
l 2) 開啟EDI 給水泵，將純水入水和濃、極水補水調節閥緩慢旋開。
l 3) 觀察EDI 入水的電導率，超過設定值時自動排放，水質合格后入水閥打開，排水閥關閉。
l 4) 對濃、極水、純水管道實行脈沖供水以進一步從EDI 系統中排出空氣。在啟動時除去空氣很重要，因為組件里的氣體會影響流量和產品水電阻率。
l 5) 調節使純水壓力和流量、濃極水壓力和流量均達到設計范圍。
l 6) 檢查濃極水和純水的壓力損失是否正常。
l 7) 啟動EDI 電源供電系統，慢慢旋動“電流調節”鈕至規定電流。
l 8) 觀察純水的產量及出水水質，水質超過設定值時，超標排放閥自動打開。
l 9) 檢查組件的初始電流。初始電流一般要高于正常運行電流，多個組件并聯時，
l 兩個組件的初始電流應當近似。
l 10) 檢查組件進出離子的物料平衡。如果正在再生則排出離子數多于進入的離子數，如果給電不足則相反。
l 11) 檢查所有開關裝置、流量傳感器，設置是否合理且正確信號被送到控制中心。
l 12) EDI 運行幾個小時之后，水質、電流應趨于穩定。
l 13) 記錄電壓、電流、進出水水質和產品水、濃極水的流量以及運行時間。
l 14) 運行中如果出現過載保護，當故障排除后才能按下復位開關重新工作。如果過載保護頻繁出現，應停機仔細檢查，并對運行參數做適當調整。
關機程序
l 1) 關閉有關閥門
l 2) 切斷EDI 給水泵的電源。
l 3) 關閉EDI 系統控制電源。 |
